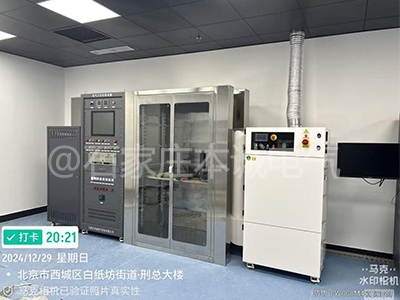

DQZB-2電氣火災故障實驗裝置-20kw

技術參數

一、技術要求
1 工作及安裝條件
*1.1電源：380V，50Hz，三相五線；
1.2 溫度：20℃~50℃；
1.3 室內環境：嚴禁周圍放置可燃物；

二、 電氣控制系統由三部分組成：
*2.1 電氣控制系統：容量≥20KVA，其功能是將交流、直流各種電氣硬件和軟件控制系統完整的組合成實驗裝置
2.1.1設備設計首先保證實驗人員和設備自身的安全。
2.1.2可真實再現直流、交流配電系統中故障引發火災過程。
2.2交流調壓系統：交流輸出電壓0-430V
2.3 實驗輸出電壓：
2.3.1交流輸出（電壓0-430V；電流300A）實現電動遠程可調節輸出電壓，實驗時可快速任意設置電流，設備在實驗當中可實現電壓的數據變化的采集，
2.3.2交流升流系統滿足熔斷0.5~2.5平方電線所產出的電流，輸出電流,300A。
*2.3.3保證實驗可通過大電流抗沖擊，又能保證設備抗沖擊的安全，0A≤I交≥300A，連續可調，調節精度＜1A；可以快捷輸入指定實驗電流，
2.3.4直流輸出(電流300A)實現電動遠程可調節輸出電流，實驗時可快速任意設置電流，抗沖擊，設備在實驗當中可實現電壓的數據變化的采集，
2.3.5直流升流系統滿足熔斷0.5~2.5平方電線所產出的電流，輸出電流,300A
*2.3.5 直流輸出：保證實驗可通過大電流抗沖擊，又能保證設備抗沖擊的安全，0A≤I直≥300A，連續可調，調節精度＜1A；可以快捷輸入指定實驗電流，
*2.3.6電氣故障實驗均為破壞性實驗，內部所有部件便于拆卸更換；
*2.3.7 電氣系統設置時，電流加載系統具有試驗后電壓自動回零、試驗時間可在自動生成的實驗數據中顯示、升流裝置具有溫度控制保護功能（溫度過高自動關機，溫度降至溫控范圍內方可啟動）、零電壓啟動等功能；

三、數據采集系統：
采用LabView軟平臺件開發，
3.1智能PCI數據采集系統：高速數據采集處理分析軟件，波形數據報表處理軟件，不低于8路電壓、電流采集裝置，技術指標:40K采集速度.
*3.2交流短路數據采集模塊：可采集瞬間電壓V、電流I的變化，采集間隔＜1S；
*3.3直流短路數據采集模塊：可以實時顯示電壓V、電流I的變化并記錄；采集間隔＜1S；
*3.4 高速交流過電流故障采集模塊：可以實時顯示電壓V、電流I的變化并記錄；采集間隔＜1S；
*3.5高速直流過電流故障采集模塊：可以實時顯示電壓V、電流I的變化并記錄；采集間隔＜1S；
*3.6高速交流模擬虛接電壓采集模塊：可以實時顯示電壓V、電流I的變化并記錄；采集間隔＜1S；
*3.7高速直流模擬虛接電壓采集模塊：可以實時顯示電壓V、電流I的變化并記錄；采集間隔＜1S；
數據輸出：可以導出記錄數據，記錄時長t＞10min，導出用于Execel分析的數字數據，數據既可以在設備上的工控計算機顯示，并可以發送至網絡計算機上打印生成紙質文字，方便易用；

四、物證痕跡制備及實驗內容
*4.1 可接入導線直徑0.5-2.5mm2，方便的完成以下線路故障的模擬：
（1）單相短路故障；
（2）過壓故障；
（3）欠壓故障；
（4）接觸不良故障；
（5）短路誘發過電流
（6）插頭插座過電流故障；
（7）模擬插頭插座虛接發熱故障
（8）直流故障模擬
（9）交流故障模擬
*以上實驗都必需能制備痕跡熔珠，以待金相分析對比。

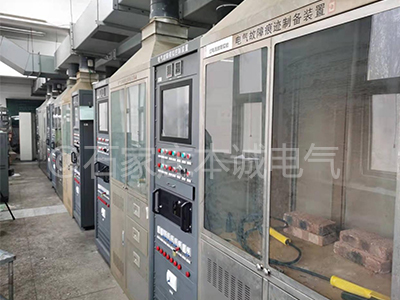

4.2 物證痕跡制備柜體尺寸不小于：1.2×0.8×2.2（長×寬×高）暫定，（燃燒室（柜體）尺寸可根據實際場景和用戶需求定制）門窗均采用封閉設置，玻璃視窗采用耐高溫鋼化防爆玻璃，便于拆卸，內部便于放置可燃物，外殼采用雙層不銹鋼夾巖棉制作，耐高溫火燒，高溫火燒后不變形，便于日后維護保養；單向止推裝置防止煙霧倒流，根據燃燒室尺寸配備高效除塵凈化裝置。
